產品詳細說明

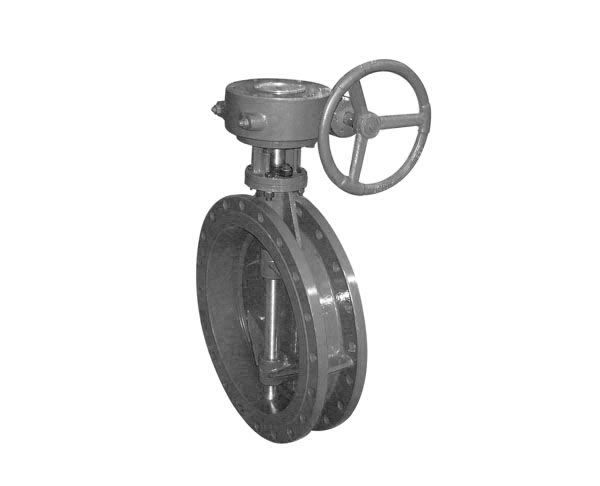

產品名稱：氣動碟閥
- 1、采用中線式碟板與短結構鋼板焊接的新型結構形式設計制造的，結構緊湊、重量輕、便于安裝、流阻小、流通量大，避免高溫膨脹的影響，操作輕便.
2、內無連桿、螺栓等、工作可靠、使用壽命長�？梢远喙の话惭b，不受介質流向影響
二、用途：
蝶閥是一種非密閉型氣動蝶閥，廣泛適用于建材、冶金、礦山、電力等生產過程種介質溫度≤300℃公稱壓力為0.1Mpa的管道上，用以連通、啟閉或調節介質量。
三、結構特點：
氣動閥門采用中線式碟板與短結構鋼板焊接的新型結構形式設計制造的，結構緊湊、重量輕、便于安裝、流阻小、流通量大，避免高溫膨脹的影響，操作輕便。體內無連桿、螺栓等、工作可靠、使用壽命長�？梢远喙の话惭b，不受介質流向影響。
四、工作原理：
本蝶閥有電動執行器和氣動執行器驅動，使碟板在90°范圍內自由轉動以達到啟閉或調節介質流量的目的。
五，產品概述
蝶閥是用隨閥桿轉動的圓形碟板作啟閉件，實現閥門的開啟或關閉，蝶閥主要作截斷閥使用，也可以設計成具有調節和截斷功能。
三偏心多層次蝶閥具有無機械磨損，可達零泄漏，適用于石油、化工、冶金、電力、食品、醫藥、給排水、氣體輸送等不同介質的管道上作為調節、截斷流體的最佳裝置。
六，主要性能參數；
|
型號規格 |
D343H D943H D643H D243H D743H |
|
公稱壓力 |
0.1-1.6MPa |
|
殼體試驗壓力 |
1.5 |
|
密封試驗壓力 |
1.1 |
|
驅動方式 |
電動、氣動、手動、電液動 |
|
泄漏率 |
零泄漏 |
|
密封材料 |
多層次硬密封 |
|
適用溫度 |
≤350℃ |
|
適用介質 |
煤氣等有毒、有害、易燃氣體 |
|
電源電壓 |
380V 50Hz |
|
檢驗標準 |
GB/T13927-2008 |
七，主要零件材料
|
零件名稱 |
閥體 |
閥板 |
密封圈 |
閥桿 |
|
材料 |
碳鋼 |
碳鋼 |
不銹鋼 |
45# |
八，結構特點
2.1 流體阻力較小，中大口徑的蝶閥全開時的有效面積較大。
2.2 啟閉迅速，比較省力，啟動時只需把轉動90°,方便而迅速。
2.3 結構簡單，體積較小，重量較輕。
2.4 三偏心蝶閥是指：閥桿軸線與碟板密封面偏移一定的尺寸，蝶板密封面與閥體通道軸線偏移一定尺寸，閥座回轉軸線與閥體通道軸線形成一個偏心角，故稱三偏心。蝶閥從0°—90°開啟時，蝶閥密封面會(huì )在開啟的瞬間立即脫離閥座密封面，在其90°—0°關閉時，只有在關閉的瞬間，其蝶板圓錐形密封面才會(huì )接觸并壓緊閥座圓錐形密封面，所以閥座與碟板上的密封面間無任何磨擦，去除了磨損和泄漏的可能性。
2.5 扭矩密封：三偏心的結構使蝶閥關閉時，其密封主、副兩密封面之間的密封比壓由外加于閥桿的驅動力矩產生，不僅消除了常規彈性閥座彈性材料老化，冷流，彈性失效等因素造成的密封比壓降低和消失，而且可以通過外加驅動力矩的改變，實現對其密封比壓的任意調整，從而使三偏心蝶閥的密封性能改善，蝶閥的使用壽命也大大提高。
2.6 軟硬層疊式金屬密封結構；蝶閥密封圈采用軟硬層疊式不銹鋼片和柔性石墨板的密封面，使其具有金屬硬密封和彈性密封的雙重優點，無論在低溫和高溫工況下均具有優良的密封性能。2.7 閥體密封面：采用堆焊硬質合金或不銹鋼，使得密封面強度高，硬度好，耐磨
損主要外形和連接尺寸
九、引用標準
1、設計制造標準：JB-T 8527-1997 密封蝶閥的規定
2.結構長度按GB/T12221-2005<<金屬閥門結構長度>>的規定;
3.檢驗按GB/T13927-2008<<工業閥門 壓力試驗>>
4.壓力溫度等級按GB/T12224-2005<<鋼制閥門 一般要求>>的規定。
