產品詳細說明

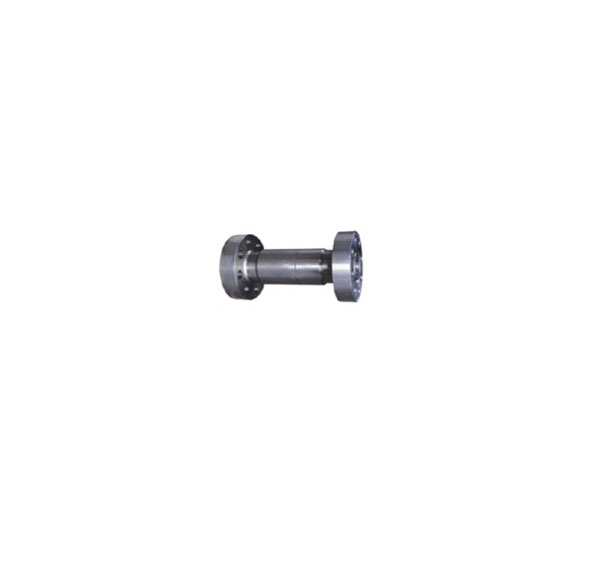

產品名稱：高壓止回閥

二、高壓止回閥工作原理;
    閥瓣通過彈簧的壓縮變形來增加閥瓣的密封預緊力，使初始密封更加可靠，當進口端介質壓力大于彈簧的壓縮力時，閥瓣向開啟方向移動，此時閥門打開，流體通過導流槽流入閥后；而當進口端壓力降低時，閥瓣封閉，再加上介質回流的壓力，使閥瓣比壓達到密封要求而形成密封。

四、適用范圍;
   該產品適用于公稱壓力PN≤42.0MPa,溫度t≤120攝氏度的水、油品、天然氣等介質的管路上，作為介質流量和壓力的啟、閉裝置。

五、采用標準
    1.閥門制造：GB12235
    2.結構長度：GB/T12221-2005
    3.法蘭端：GB/T9113-2000

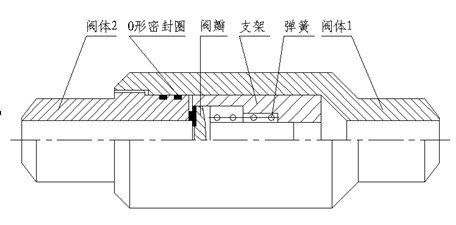

六、主要零件材料；
   1.零 件 名 稱 材 料 標 準
   2.閥體1、閥體2 碳素鋼鍛件 A105 GB12228
   3.支 架 優質碳素鋼 WCB GB12229
   4.閥 瓣 鉻不銹鋼+STL Cr13 GB1220
   5.O形密封圈 耐油橡膠 I-2 HG4-329
七、使用保養及注意事項；
   1、產品出廠前均作了強度試驗和密封試驗，使用時除兩端外的其他連接處均應保持初始狀態。
   2、本系列產品外殼上有介質流向標志，
   3、如因易損件損壞而泄漏，要及時更換易損件。
   4、檢修過程中，要將閥門內腔清洗干凈，組裝時注意保護密封膠圈，防止磕壞而造成泄漏。同時在各運動部位加入一定量的潤滑脂。
   5、閥門儲存停用期間，應將閥瓣處于關閉位置，長期存放應置于通風干燥處，定期檢查保養。
